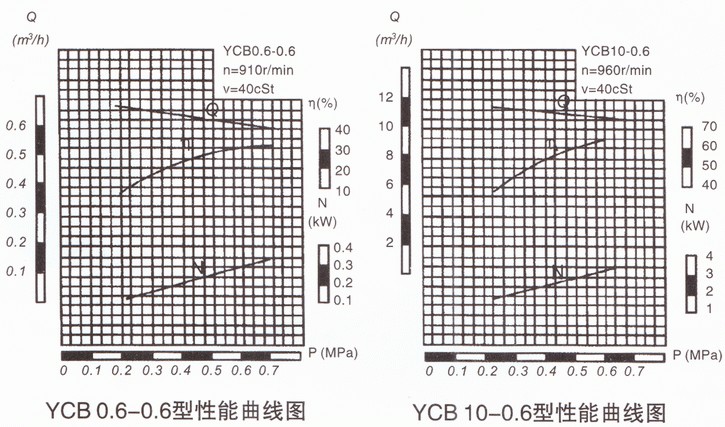

YCB系列齒輪泵性能曲線圖： |
||
| ? | 各型齒輪泵的性能參數，是在介質粘度4×10-5m2/s(40cSt)時確定的。性能參數表中給出的參數值適用于介質粘度1×10-5～8×10-5m2/s(10～80cSt)范圍內，超出這個范圍則根據用戶提出的性能參數要求另行確定。 各型齒輪泵性能參數中給出的排出壓力是給出的最大工作壓力值，在此范圍內泵均能正常工作，其工作范圍見下圖。 |
|

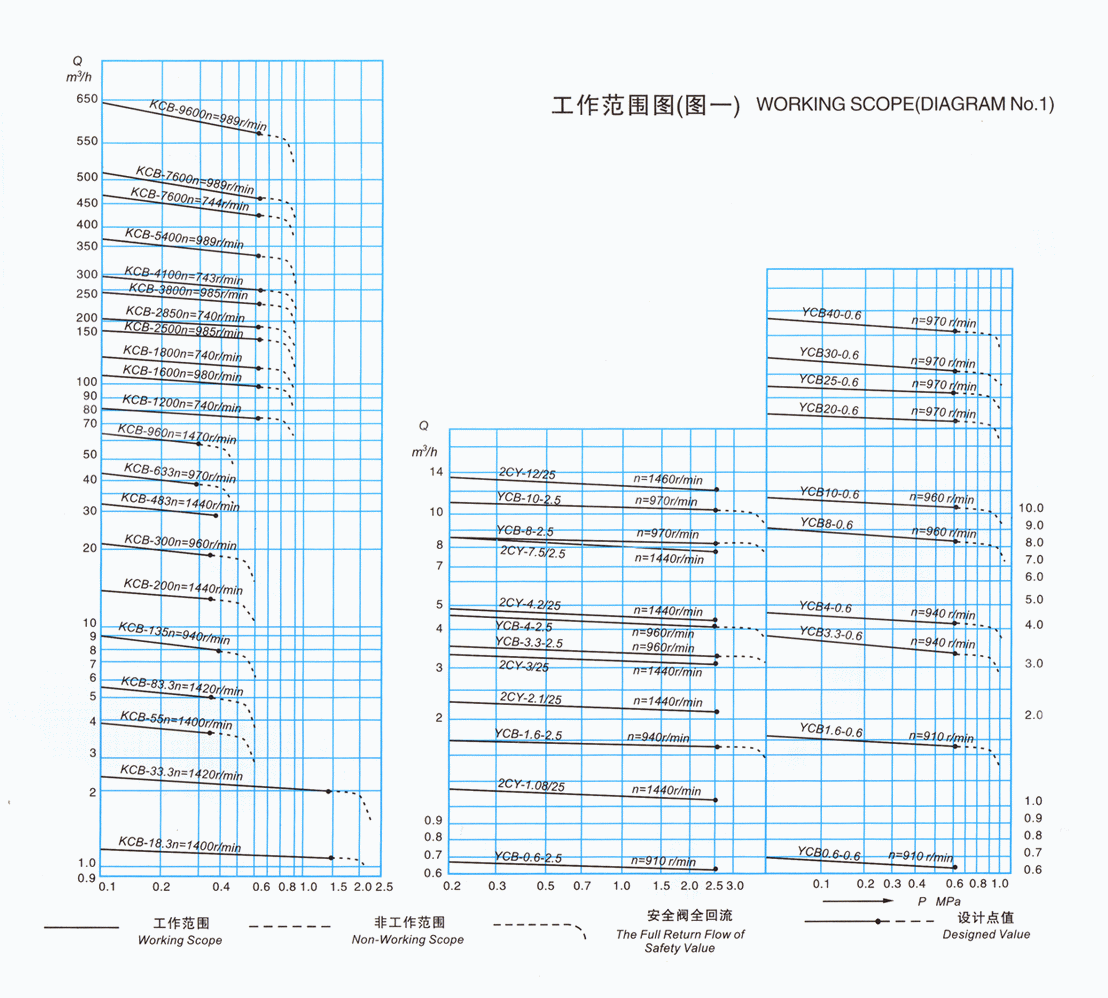

YCB系列齒輪泵工作范圍圖：

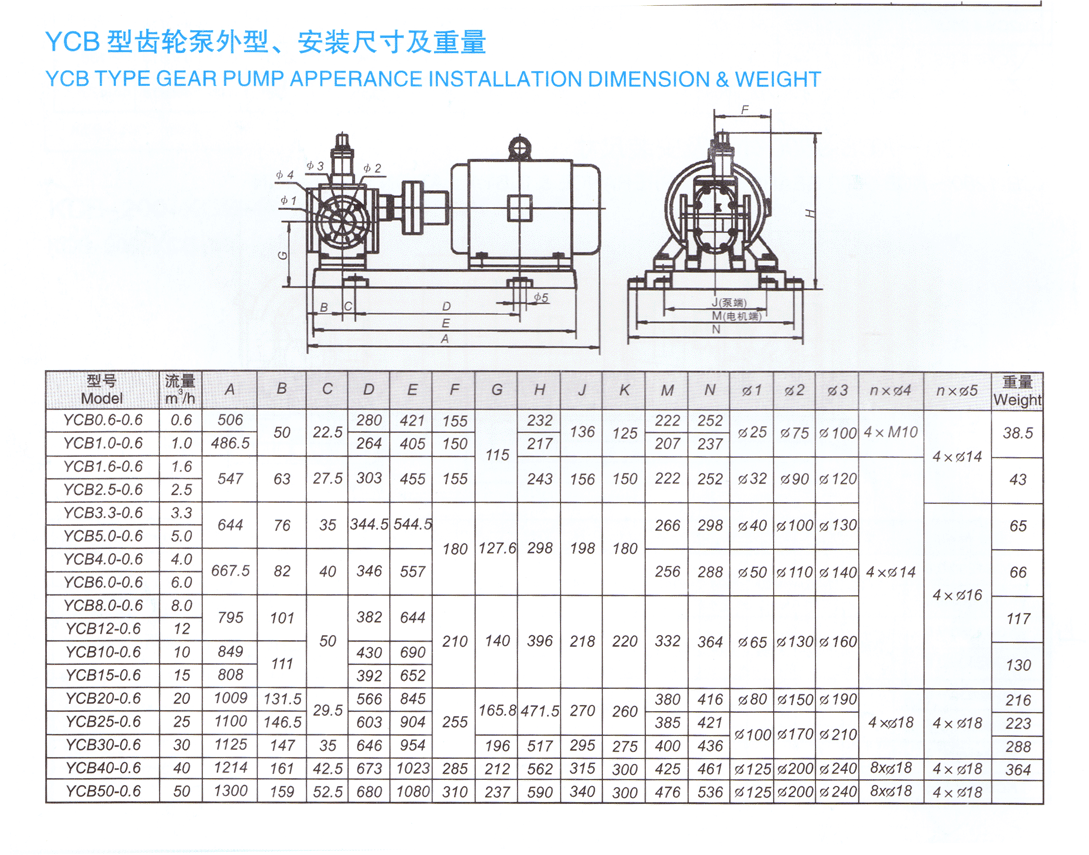

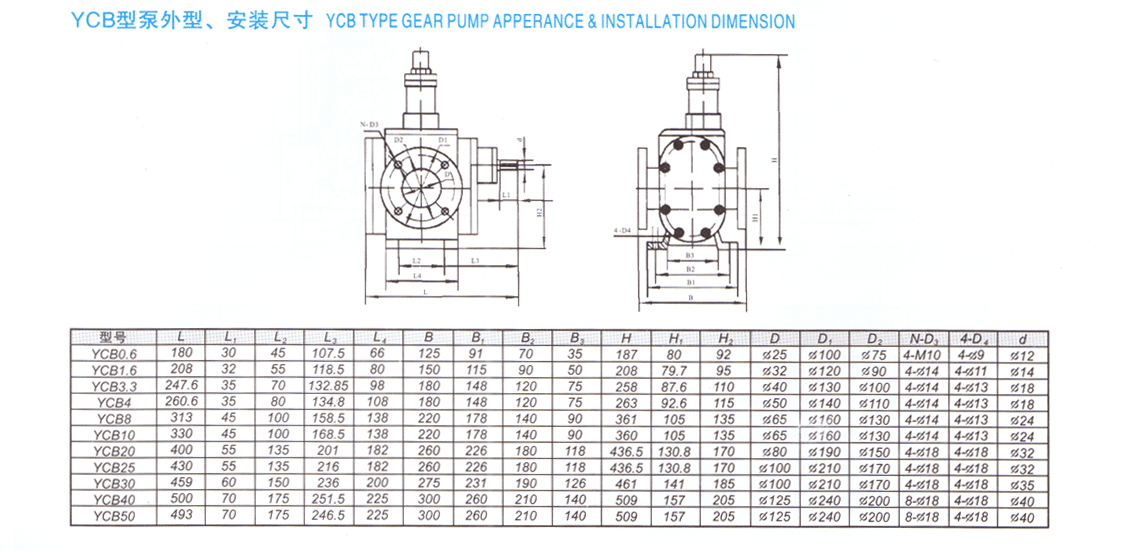

YCB系列齒輪泵外形及安裝尺寸：
